Feature
Hi&LO Setpoint compare
Bright LED 0.56'(red)
Input 0-5A(Current Transformer)can adjust fullscale 0-9999
110/220 Free power supply 110/220V |
|
| AC Voltage measurement |

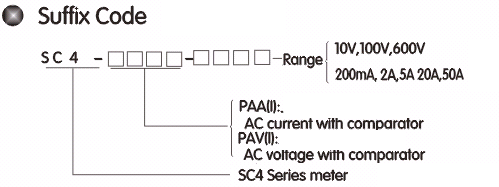

| Model Code |
Range |
Frequency Range |
Input Impedance |
Input Protection |
| sc4-(P)AV-10V |
0-9.999V |
45Hz-400Hz |
≥2MW |
≤750V |
| sc4-(P)AV-200V |
0-200.0V |
45Hz-400Hz |
≥2MW |
≤750V |
| sc4-(P)AV-600V |
0-600.0V |
45Hz-400Hz |
≥2MW |
≤750V |
Accuracy: 0.5%F.S 1Digit(23 5 ) |
|
| AC Current measurement |
| Model Code |
Range |
Frequency Range |
Input Impedance |
Input Protection |
| sc4-(P)AA-200mA |
0-200.0mA |
45Hz-400Hz |
≤1W |
≤1A |
| sc4-(P)AA-2A |
0-2.000A |
45Hz-400Hz |
≤0.1W |
≤5A |
| sc4-(P)AA-5A |
0-5.000A |
45Hz-400Hz |
≤0.05W |
≤7A |
| sc4-(P)AA-20A |
20A:5A |
由用戶配置的互感器確定 |
1.2PerF.S. |
| sc4-(P)AA-50A |
50A:5A |
Accuracy: 0.5%F.S 1Digit(23 5 ) |
| Notes:attention please:With
AC C.T.of the second ampere is 5A that input current are
bigger than 5A.And AC P.T.of the voltage second is 100V,if
input volfage are higher than 1000V. |
|
| Specifications |
| Input mode |
Single ended |
| A/D conerter |
V/F |
| Sampling time |
ABt.2.5sec |
| Over Range |
"----" |
| Process Display |
Red LED(0.56') |
| Setting Display |
Red LED(0.28') |
| Polarity display |
Display"-"only |
| Arlam output |
Relay output (250V 2A) |
| Dielectic strength |
Ac1500V1min |
| Insulation Res. |
DC500V≥100MW |
| Power consumption |
4.5VA |
| Power supply |
165V-245V 50Hz/60Hz |
| |
≥NMR40db(50Hz/60Hz) |
| Weight |
abt.500g |
|
 |
 |
 |
